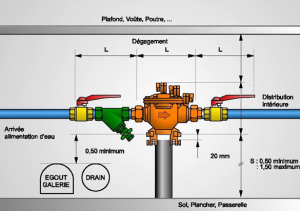

SCHEMA DE POSE REGLEMENTAIRE

D’UN DISCONNECTEUR A ZONE DE PRESSION REDUITE

CONTROLABLE TYPE BA

Les disconnecteurs à zone de pression réduite contrôlable doivent être obligatoirement équipés de certains accessoires

EN AMONT : d’une vanne d’arrêt manuelle et d’un filtre avec robinet de rinçage

EN AVAL : d’une vanne d’arrêt manuelle

PRÉCAUTIONS :

Si un piquage doit être réalisé à l’amont presque immédiat du disconnecteur, prévoir un clapet de non-retour entre le piquage et le disconnecteur.
